Ximimark 5 unids 16ch analógico multiplexor digital multiplexor placa módulo CD74HC4067 Cmos preciso módulo para Arduino
Devolución gratis. Tienes 15 días desde que lo recibes aplican T&C.
Compra Protegida ,recibe el producto que esperabas o te devolvemos tu dinero. aplican T&C
¿Necesitas ayuda con este producto?
Cantidades:
Funciona con señales digitales y analógicas el voltaje no puede ser mayor que VCC, y las conexiones funcionan en cualquier dirección.
Para controlarlo, conecte 4 salidas digitales a los pines de selección de dirección del chip S0-S3 y envíele la dirección binaria del canal que desee. ¡Esto le permite conectar hasta 16 sensores a su sistema usando solo 5 pines!

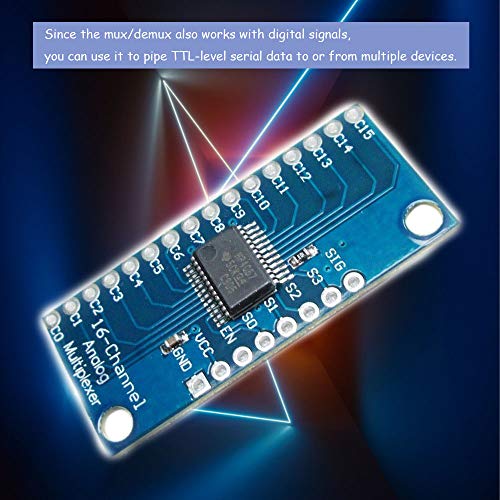

Dado que el mux/demux también funciona con señales digitales, puede usarlo para canalizar datos seriales a nivel TTL hacia o desde múltiples dispositivos. Por ejemplo, podría usarlo para conectar los pines TX de 16 dispositivos a un pin RX en su microcontrolador. A continuación, puede seleccionar cualquiera de esos 16 dispositivos para escuchar. Si desea comunicaciones bidireccionales, puede agregar una segunda placa para enrutar la línea TX de su microcontrolador a las líneas RX de 16 dispositivos. Mediante el uso de varias placas, puede crear arreglos similares para I2C, SPI, etc.

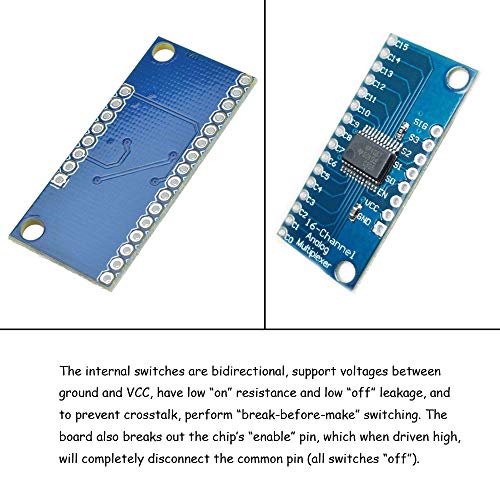

Los interruptores internos son bidireccionales, soportan voltajes entre tierra y VCC, tienen baja resistencia de encendido y baja fuga de apagado, y para evitar la diafonía, realice la conmutación de ruptura antes de hacer. La placa también rompe el pin de habilitación del chip, que cuando se conduce alto, desconectará completamente el pin común todos los interruptores apagados.
