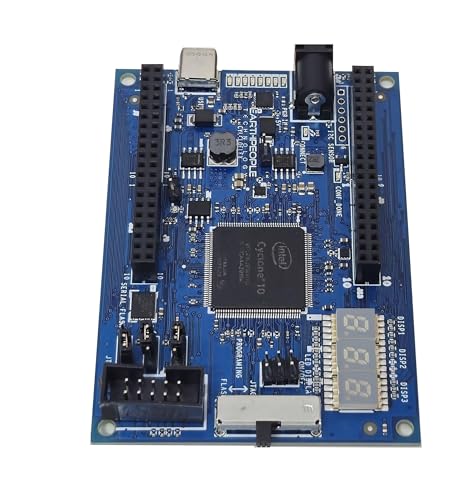

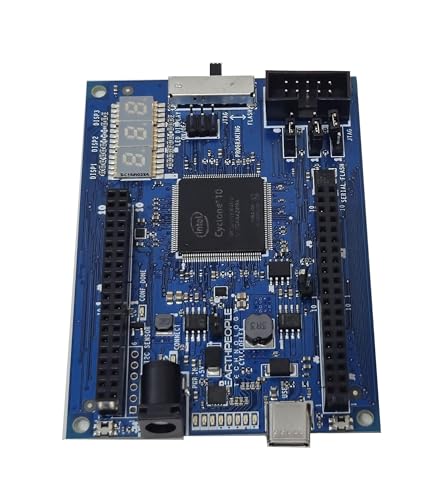

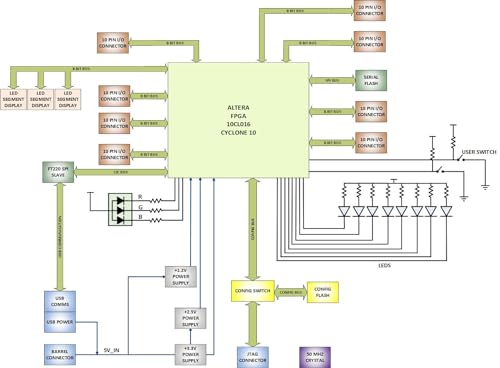

El CycloFlex incluye tres pantallas de siete segmentos que se pueden conducir directamente desde pines de E/S FPGA. 65 entradas/salidas de la FPGA disponibles en los conectores de la placa. Hay siete LEDs verdes de usuario que se pueden controlar directamente desde pines FPGA. También se incluye un LED RGB. Dos pulsadores estÔn disponibles para ingresar al código de usuario.
Un oscilador de 50 MHz proporciona todas las necesidades de sincronización de precisión en la placa CycloFlex. El FPGA incluye cuatro DLL que proporcionan tanto multiplicador de frecuencia como divisor. Esto proporciona una amplia gama de opciones de reloj para el código de usuario.
Hay dos opciones de alimentación para el CycloFlex conector USB-C o Conector de barril. Las opciones USB-C permiten +5VDC a través de la especificación USB 2.0. Cualquier cargador USB-C o portÔtil alimentarÔ correctamente el CycloFlex. El conector de barril acepta +4.5 a +5.5VDC a 3 amperios.
El kit de desarrollo CycloFlex viene completo con manual de usuario descargable, hoja de datos, controladores, esquemas y compilado, código fuente, proyectos. El DVD descargable tiene un tutorial completo sobre cómo empezar con FPGA. GuĆa al usuario a travĆ©s de la configuración de la herramienta de simulación ModelSim/Questa. Tiene guĆas para crear código simple para FPGA a travĆ©s de bancos de prueba mĆ”s avanzados. TambiĆ©n incluye proyectos completos con código fuente para comunicarse con CycloFlex desde una PC con Windows.
