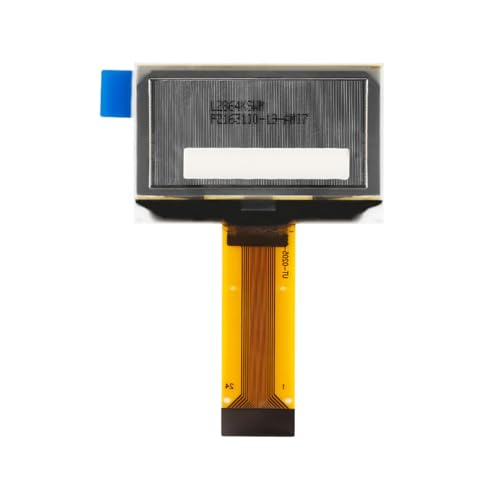

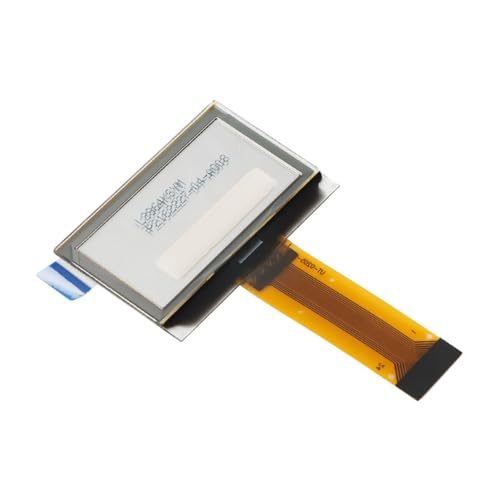

1,54 pulgadas SSD1309 OLED pantalla LCD LED tablero módulo SPI/IIC 128X64 blanco

Secuencia de encendido enciende VDD Enviar pantalla apagada comando Inicialización Borrar pantalla Encendido VCC Retraso 100 ms cuando el VCC es estable Enviar pantalla al comando Secuencia de apagado Enviar comando Display off Apagado VCC Retraso 100ms cuando VCC alcanza 0 y el panel se descarga completamente Apaga el VDD.

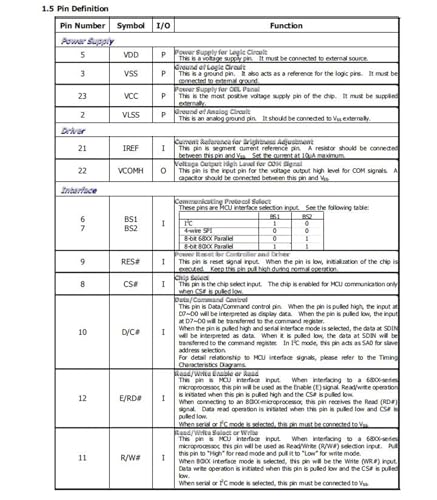

Nota dado que un circuito de protección ESD está conectado entre VDD y VCC dentro del IC del controlador, VCC se vuelve más bajo que VDD cada vez que el VDD está encendido y el VCC está apagado. VCC debe mantenerse flotante deshabilitar cuando está OFF. Los Power Pins VDD, VCC nunca se pueden tirar a tierra bajo ninguna circunstancia. El VDD no debe apagarse antes de que se apague el VCC. Circuito de reinicio Cuando la entrada RES es baja, el chip se inicializa con el siguiente estado. La pantalla está apagada modo de visualización de 128 64

SSD1309 es un controlador CMOS OLED/PLED de un solo chip con controlador para sistema de visualización gráfica de matriz de puntos de diodo emisor de luz orgánico/polímero. Consta de 128 segmentos y 64 comunes. Este IC está diseñado para el panel OLED de tipo cátodo común. El SSD1309 incluye control de contraste, RAM de pantalla y oscilador, lo que reduce el número de componentes externos y el consumo de energía. Tiene control de brillo de 256 pasos.

Características Resolución panel de matriz de puntos de 128 x 64. Fuente de alimentación. VDD 1.65V 3.3V para lógica IC. VCC 7.0V 16.0V para la conducción del panel. Para visualización matricial . Voltaje de salida de conducción OLED, 16V máximo. Corriente máxima de fuente del segmento 320uA. Corriente máxima común del fregadero 40 mA. Control de corriente de brillo de contraste de 256 pasos. Búfer de pantalla SRAM de 128 x 64 bits integrado. Relación de multiplexación programable. Amplio rango de temperatura de funcionamiento -40.0 F a 185.0 F.
